我們在前面的文章給大家介紹了污水處理系統中SIMATIC S7-1500自動化系統的硬件配置，今天這篇文章，我們依斯倍環保電氣工程師以實例的方式，給大家講解如何通過顯示面板來修改S7-1500 CPU的IP地址。

首先，將CPU設置為停機（STOP）模式。方法如下：

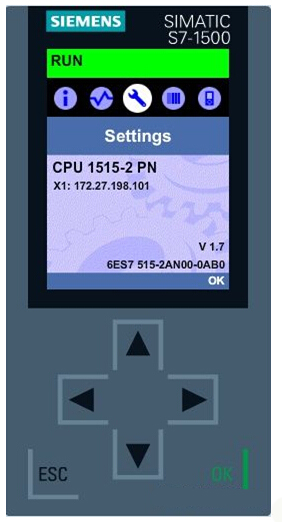

1.按向右的箭頭找到“設置（Setting）”菜單，點擊“確認（OK）”進入；

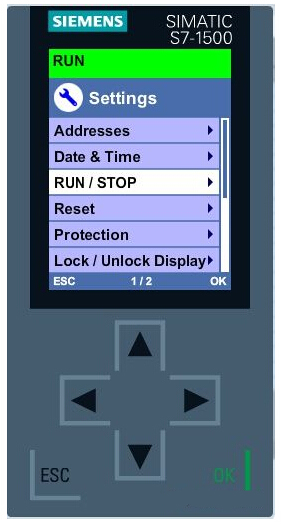

2.找到“運行/停機（RUN/STOP）”菜單，點擊“確認（OK）”進入；

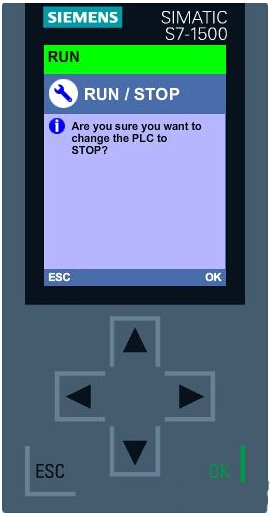

3.系統會提示你是否真的要將CPU設置成“停機（STOP）”模式，點擊“確認（OK）”；

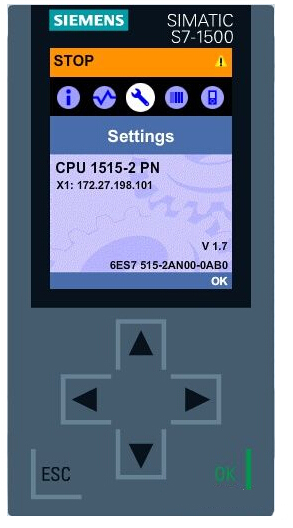

此時，CPU進入停機（STOP）模式。

接下來我們來修改CPU的IP地址。

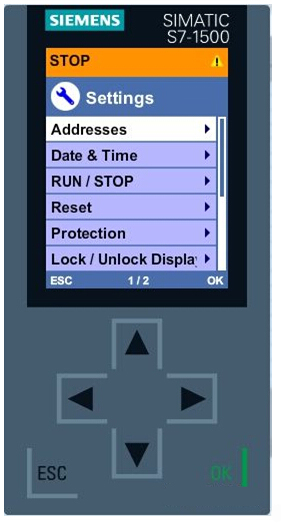

1.按下向右的按鍵，找到“設置（setting）”菜單，按下“確認（OK）”鍵進入菜單；

2.找到“地址（Address）”菜單，點擊“確認（OK）”進入；

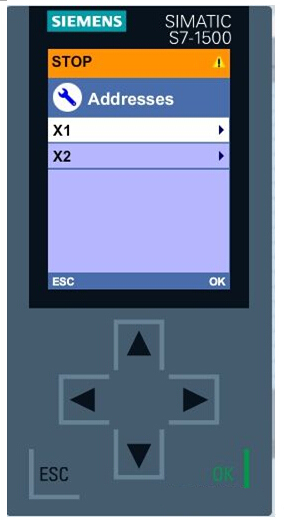

3.選擇菜單“X1”，點擊“確認（OK）”進入；

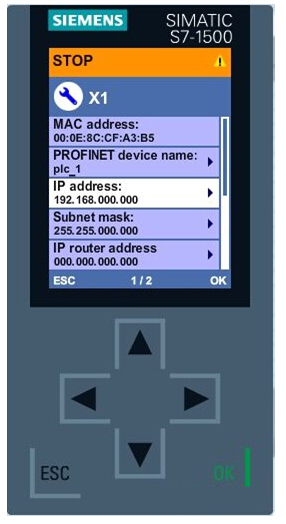

4.在X1菜單的所有列表中，找到“IP地址（IP address）”欄目，點擊“確認（OK）”選擇子菜單；

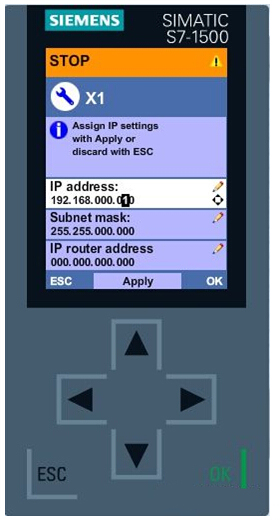

5.再次點擊“OK”鍵，“IP地址（IP Address）”菜單進入編輯狀態。利用方向箭頭設置需要的值，比如“192.168.0.10”，如下圖：

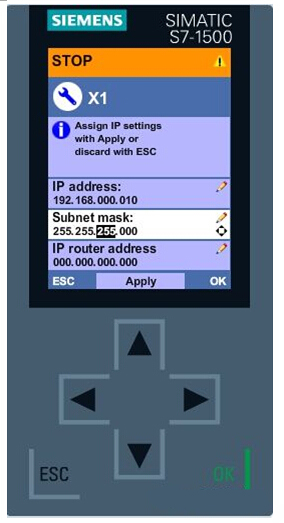

6.同樣的方法可以設置子網掩碼；

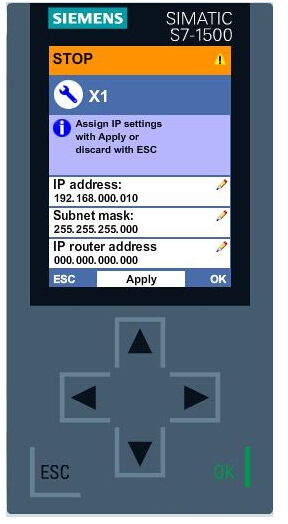

7.所有的設置完成后，點擊“應用（Apply）”，使設置生效；

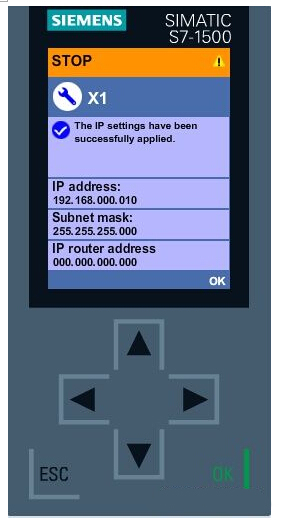

系統會提示已經設置完成，如下圖：
