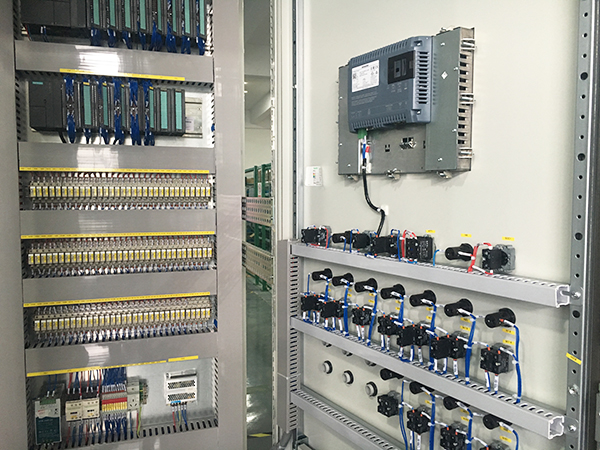

西門子S7-1200系列PLC是依斯倍環保污水處理設備中重要的組成模塊，其穩定的運行關系著整個設備的正常使用，而依斯倍作為一家專業從事達標零排放的水處理環保公司，擁有自己獨立的電氣設計部門。 那么下面就給大家講一下西門子自動控制系統中如何設置S7-1200的掉電數據保持功能

PLC在運行過程中可能會遇到突發斷電的情況，設備的使用人員希望在這種情況下一些關鍵數據可以得以保存，以便后續生產的正常運行。S7-1200系列PLC具有保持存儲區，可以用來設置掉電保持的數據。今天這篇文章，我們就來聊聊如何設置S7-1200的掉電保持功能？

首先我們認識下S7-1200系列PLC的的內部存儲區的構成：S7-1200的內部存儲區包括：裝載存儲區（load memory）、工作存儲區（work memory）和保持存儲區（retain memory）。

•裝載存儲區（load memory）：

是非易失性存儲區，相當于計算機的硬盤。裝載存儲區用來存放用戶項目文件（用戶程序、數據和組態）。在不插存儲卡的情況下，用戶使用STEP

7軟件下載項目即是下載到裝載存儲區。除了用戶程序和數據，項目中的符號名和注釋也會被下載到裝載存儲區中，極大地方便了用戶的后期調試和維護。

•工作存儲區（work memory）：

是易失性存儲區，相當于計算機的內存。CPU在執行用戶程序時會將一些項目?jī)?nèi)容從裝載存儲區復制到工作存儲區。斷電后工作存儲區中的內容會丟失，且不能被擴展。

•保持儲區（retain memory）：

非易失性存儲區，CPU檢測到電壓降低到一定程度時，會將工作存儲區中設置成掉電保持的數據保存到保持存儲區中。

S7-1200系列PLC支持將位存儲區（bit memory）、背景數據塊（Insance-DB）及全局?jǐn)?shù)據塊（Global-DB）的數據設置為保持性（retentive）。

位存儲區（bit memory）的設置總是從第0個字節開始，設置的方法如下：

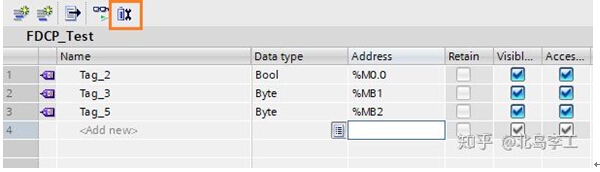

在【PLC標簽（PLC tags）】中，點擊“電池”圖標，如下圖：

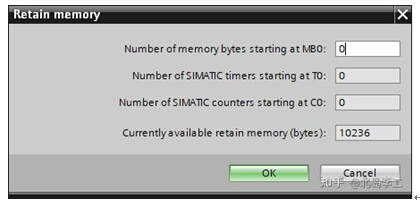

彈出如下對話框：

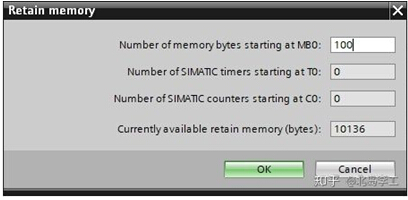

本例中我們把從MB0開始的100個字節設置成斷電保持，如下圖：

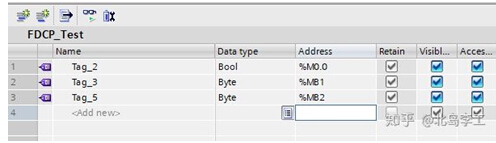

然后我們會發現我們之前建立的變量“Tag_2”，“Tag_3”和“Tag_4”的保持屬性被勾選了，如下圖：

此時位存儲區的MB0~MB99已經具有斷電保持的屬性。

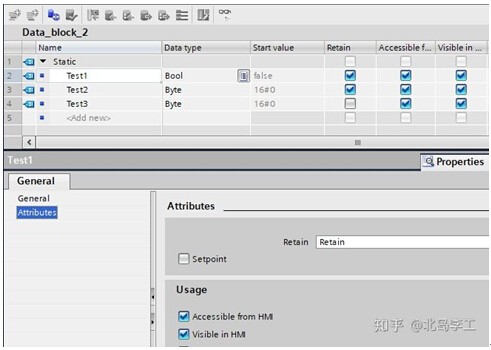

對于全局?jǐn)?shù)據塊而言，可以選擇其中的某個（些）數據將其屬性設置為【保持性】，這樣就具有斷電保持功能。如下圖：

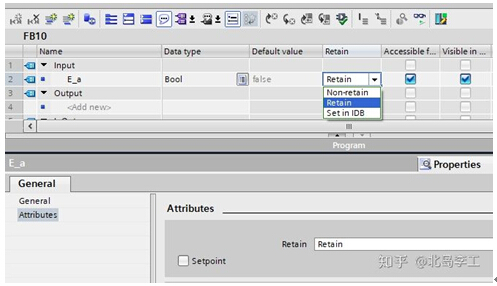

背景數據塊的保持性設置，是在FB的參數輸入中選擇是否具有保持性，如下圖：

S7-1200系列PLC的保持存儲區的大小為10 KB。所有已經設置的、具有保持屬性的存儲區（位存儲區、背景數據塊和全局?jǐn)?shù)據塊）的大小的總和，不能超過10 KB。

怎樣查看保持存儲區的使用情況呢？

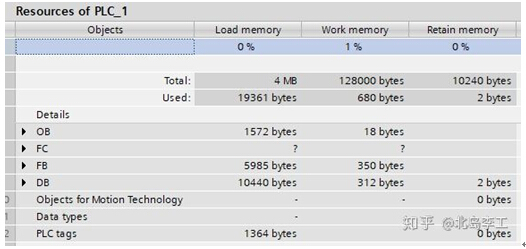

在離線的情況下，可以通過TIA-Portal環境下項目樹的【程序信息（Program info）】查看當前存儲區的使用情況，如下圖：

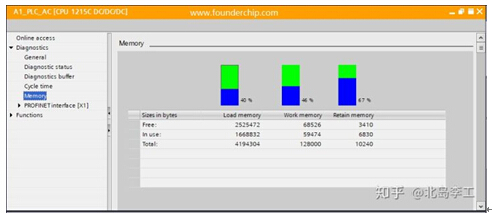

在線的情況下可以通過診斷-存儲區（Diagnostic-Memory）查看當前CPU保持存儲區的使用情況，如下圖：

好了，關于S7-1200系列PLC的保持存儲區的設置就先介紹到這里。
