與傳統的S7-300/400系列PLC不同，S7-1200/1500系列PLC使用IEC定時器（IEC timer）。IEC定時器的數據（設定值、當前值等）存儲在指定的數據塊中，用戶程序中可以使用的定時器的數量僅受CPU存儲容量大小的限制。下面就由依斯倍環保電氣工程師來談談污水處理設備中IEC定時器的使用。

S7-1200提供了四種IEC定時器：TP（Timer Pulse，脈沖定時器）、TON（Timer ON-Delay，延時接通定時器）、TOF（Timer OFF-Delay，延時斷開定時器）和TONR（Timer Accumulator，時間累加定時器）。

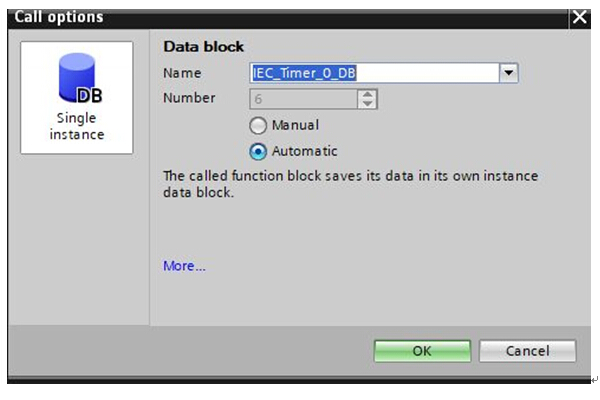

在博途環境下添加IEC定時器時，系統會自動為其分配背景數據塊。本例程添加一個TON定時器，背景DB塊如下圖：

可以修改背景數據塊的名稱，也可以使用默認值。這里我們采用默認值，點擊【OK】確認后，在系統塊（System blocks）中可以看到新生成的IEC定時器的背景數據塊包含如下參數：

IEC定時器中常用的參數有五個（可以訪問控制）：

IN（Input，定時器啟動，Start timer）；

R（Reset，定時器復位，Reset timer）；

PT（Preset time，時間預設值，必須大于0）；

ET（Elapse time，當前時間值，時間流逝值）；

Q（Ouput，輸出）；

IEC定時器的時間值是一個32位的雙整型變量（DInt），默認為毫秒，最大定時值為

2,147,483,647 ms。當然，以毫秒計算有時候是不方便的，S7-1200也支持以天-小時-分鐘-秒

的方式計時，在時間值的前面加上符號“T#”，比如定時200s，寫作T#200s；定時1天-2小時-30分鐘-5秒-200毫秒，寫作：T#1d_2h_30m_5s_200ms

下面來分別介紹下各定時器的時序：

脈沖定時器（TP，Timer Pulse）用來產生一定時間寬度的脈沖信號，當IN信號從0變?yōu)?/span>1時，定時器開始計時，此時輸出Q為1,；在整個時間流逝的過程中，無論輸入IN的信號是否變化，輸出Q始終為1；當實際值ET大于等于預設值PT時，輸出Q變?yōu)?/span>0；當輸入值IN再次從0變?yōu)?/span>1時，定時器重新計時；

延時接通定時器（TON，Timer ON-delay）將信號延時接通。

當輸入信號IN從0變?yōu)?/span>1時，定時器開始計時，此時輸出Q為0。在計時的過程中，如果時間流逝值ET大于等于預設值PT且輸入IN的信號為1時，輸出Q為1；在計時過程中，如果輸入IN的信號從1變?yōu)?/span>0，則定時器停止計時。若再次從0變?yōu)?/span>1，則定時器重新開始計時。當輸出Q為1時，若輸入IN從1變?yōu)?/span>0，則輸出Q變?yōu)?/span>0。

延時斷開定時器（TOF，Timer Off-delay）將某個信號延時斷開。

當輸入信號IN從0變?yōu)?/span>1時，定時器啟動，此時輸出Q為1。當輸入信號IN從1變?yōu)?/span>0時，定時器開始計時，輸出Q保持為1，當流逝的時間值ET大于等于預設的時間值PT且輸入IN保持為0時，輸出Q變?yōu)?/span>0。在時間流逝的過程中，若輸入IN從0變?yōu)?/span>1，則定時器復位，當從1變?yōu)?/span>0時，定時器重新開始計時。

時間累加器（TONR，Timer accumulaor)

時間累加器可以對輸入信號IN的狀態1信號進行累加。當輸入信號IN從0變?yōu)?/span>1時，定時器開始計時，此時輸出Q的值為0。定時器計時的過程中，流逝的時間被記錄在ET中。若在到達預設值PT之前，輸入信號從1變?yōu)?/span>0，則定時器停止計時。當下次輸入信號IN從0變?yōu)?/span>1時，定時器從上次記錄的ET值開始繼續計時，直到ET累計的時間大于或等于PT時，輸出Q變?yōu)?/span>1；

當輸出Q變?yōu)?/span>1時，無論輸入IN的信號怎么變化，都保持為1。

當復位信號R從0變?yōu)?/span>1時，輸出Q和時間流逝值ET均被復位為0；
