安全繼電器作為一種污水處理設備電氣設備中的重要的電氣元件關系著整個設備的運營，如何正確使用和更好維護是每家高品質環保公司的必修課，依斯倍作為水處理環保公司特別注重這塊的培訓和使用，那么今天我們來介紹一款安全繼電器產品PNOZ s4是如何使用的？

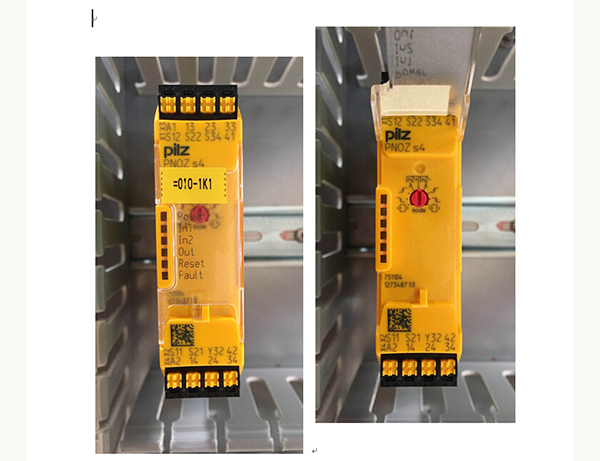

PNOZ s4可以用于急停按鈕、安全門、安全開關等場合。我們先來看看它的外觀：

上圖中，左邊是前保護蓋關閉時的照片；右邊是打開前保護蓋的照片。

PNOZ s4的前面板有6個LED指示燈，用來指示相應的狀態：

當電源供電正常時，Power燈常亮；

當安全通道1閉合時，In1燈常亮；

當安全通道2閉合時，In2燈常亮；

當安全觸點閉合，Y32有電平輸出時，Out燈常亮；

當S34有復位輸入信號時，Reset燈亮起；

當有外部故障時，Fault燈常亮；當有內部故障時，Fault燈閃爍；

PNOZ s4上下各有8個接線端子，其中：

A1、A2是電源接線端子；

S11和S12是安全通道1的接線端子；

S21和S22是安全通道2的接線端子；

S34是復位/啟動接線端子；

Y32是輸出端子；

13-14、23-24、33-34為三組安全常開觸點；

41-42為一組輔助常閉觸點；

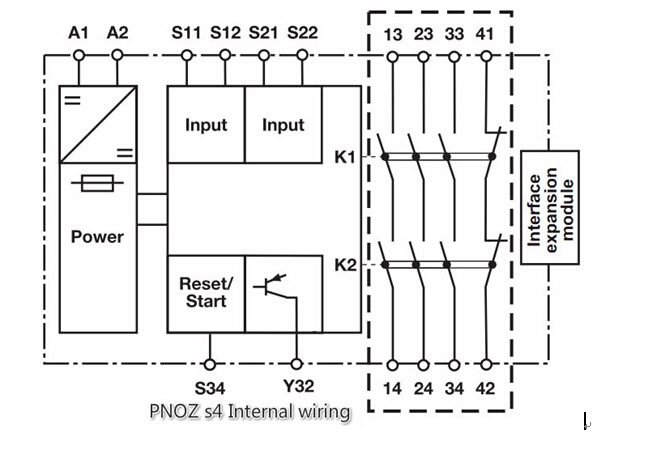

PNOZ s4的供電電壓有24V DC（訂貨號：750104、751104、751184）和220V AC（訂貨號：750134、751134）兩種，可以根據項目的需要來選擇。每一種產品均有兩路安全通道；三路安全常開觸點和一路輔助常閉觸點；下面這張圖，是PNOZ s4（DC 24V）的內部線路圖：

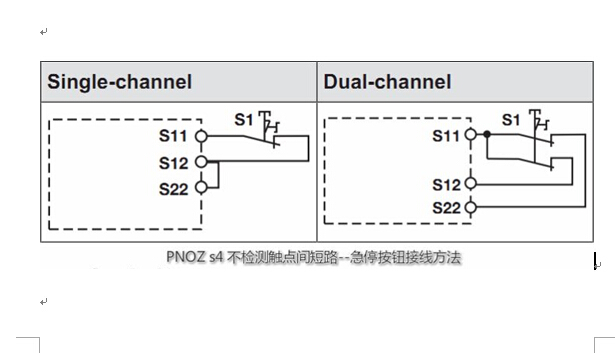

PNOZ s4的兩路安全通道，可以連接成單通道型（不帶觸點間短路檢測）或者雙通道型；雙通道型又可以分為帶觸點間短路檢測型和不帶觸點間短路檢測型；下圖是不帶觸點間短路檢測的急停按鈕接線方法：

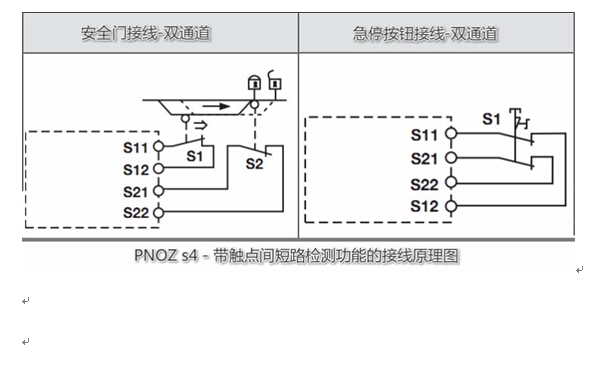

下圖是帶觸點間短路檢測的安全門及急停按鈕的雙通道接線原理圖：
